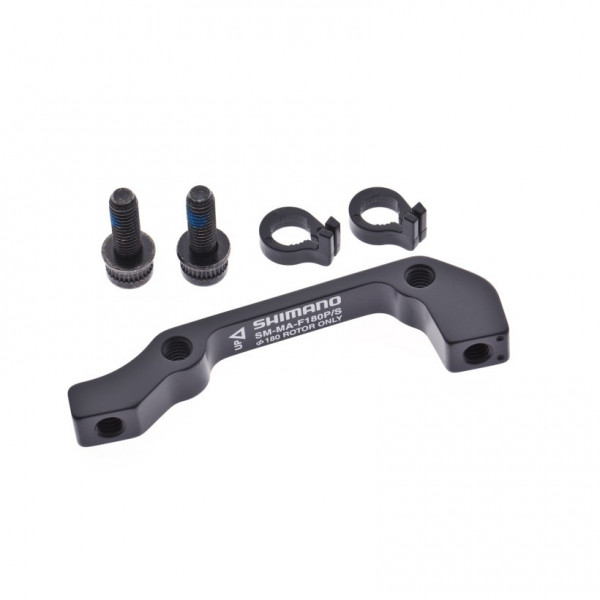

Adaptateur d'étrier avant Shimano Std.m535 180 mm.

Montage de l'étrier de frein à montage plat sur le cadre du vélo.


Si le disque de frein de 140 mm est utilisé pour le frein à disque arrière - Boulon de fixation à montage plat

Si le disque de frein de 160 mm est utilisé pour le frein à disque arrière - Rondelle

Vis de réglage pour montage à plat
Épaisseur du cadre / Longueur des vis / N° de code

10mm/23mm/8N208000
* deux
15mm / 28mm / 8N208050
* deux
20mm / 33mm / 8N208010
* deux
25mm / 38mm / 8N208020
* 1
30mm / 43mm / 8N208030
* deux
35mm / 48mm / 8N208040
* deux

Des vis pour cadres de 25 mm d'épaisseur sont fournies avec les convertisseurs. Les vis d'autres longueurs sont vendues séparément.

* 1 Inclus dans l'étrier de frein à montage plat

* 2 Non inclus dans l'étrier de frein

Comment identifier la longueur de vis optimale avec le sélecteur de longueur de vis.

Insérez la vis de fixation de l'adaptateur dans la zone de montage du cadre et assurez-vous que la longueur de la partie saillante est de 13 mm.

Noter:

• Si vous utilisez un sélecteur de longueur de vis, assurez-vous que la pointe de la vis se trouve dans la plage A.
• Lors de la vérification de la longueur de la vis, n'utilisez pas de rondelle.
• Les mêmes vis sont utilisées lors de la fixation du pont directement sur le cadre et lors de l'utilisation de l'adaptateur de montage 140 à 160.

Montage de l'étrier de frein à montage sur poteau avec convertisseur à montage plat sur le cadre du vélo

Vis de fixation du convertisseur

- Longueur des vis de fixation du convertisseur (mm)
Épaisseur du cadre / Longueur des vis / N° de code

10 mm / 16,8 mm / 81743100
* deux
15 mm / 21,8 mm / 81743150
* deux
20 mm / 26,8 mm / 81743200
* deux
25 mm / 31,8 mm / 81743250
* 1
30mm / 36.8mm / 81743300
* deux
35mm / 41.8mm / 81743350
* deux

Des vis pour cadres de 25 mm d'épaisseur sont fournies avec les convertisseurs. Les vis d'autres longueurs sont vendues séparément.

* 1 Inclus dans le convertisseur de support SM-MA-R140P/D (ISMMAR140PDH), SM-MA-R160P/D (ISMMAR160PDH)

*2 Non inclus dans le convertisseur de média

- Comment identifier la longueur de vis optimale avec le sélecteur de longueur de vis.

Insérez la vis de fixation de l'adaptateur dans la zone de montage du cadre et assurez-vous que la longueur de la partie saillante est de 6,8 mm.

Noter:

• Si vous utilisez un sélecteur de longueur de vis, assurez-vous que la pointe de la vis se trouve dans la plage A.
• Lors de la vérification de la longueur de la vis, n'utilisez pas de rondelle.

- Conseils d'entretien
Épaisseur du support arrière
Les cadres dans lesquels le système de montage à plat est utilisé ont des gaines d'épaisseurs différentes déterminées par le fabricant. Ils peuvent être de 10, 15, 20, 25, 30 et 35 mm. Des vis de longueur appropriée doivent être utilisées pour l'épaisseur de cadre correspondante.

Adaptateur d'étrier à disque SHIMANO M535


* Montage direct

* Vers l'avant

* Norme internationale A

* Pour les disques de 180 mm

* Performances AVANCÉES
